CRYSTA Nova S16
CRYSTA Nova S16

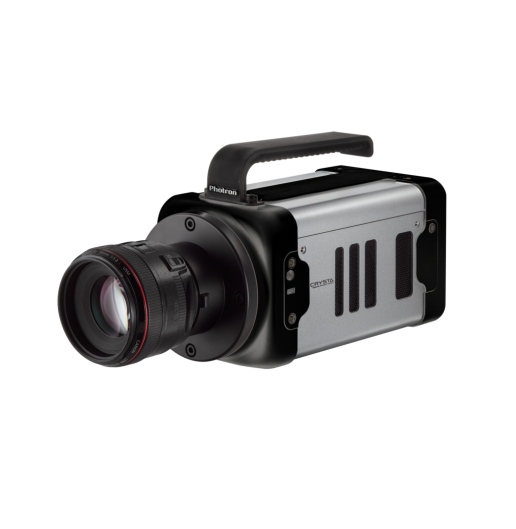

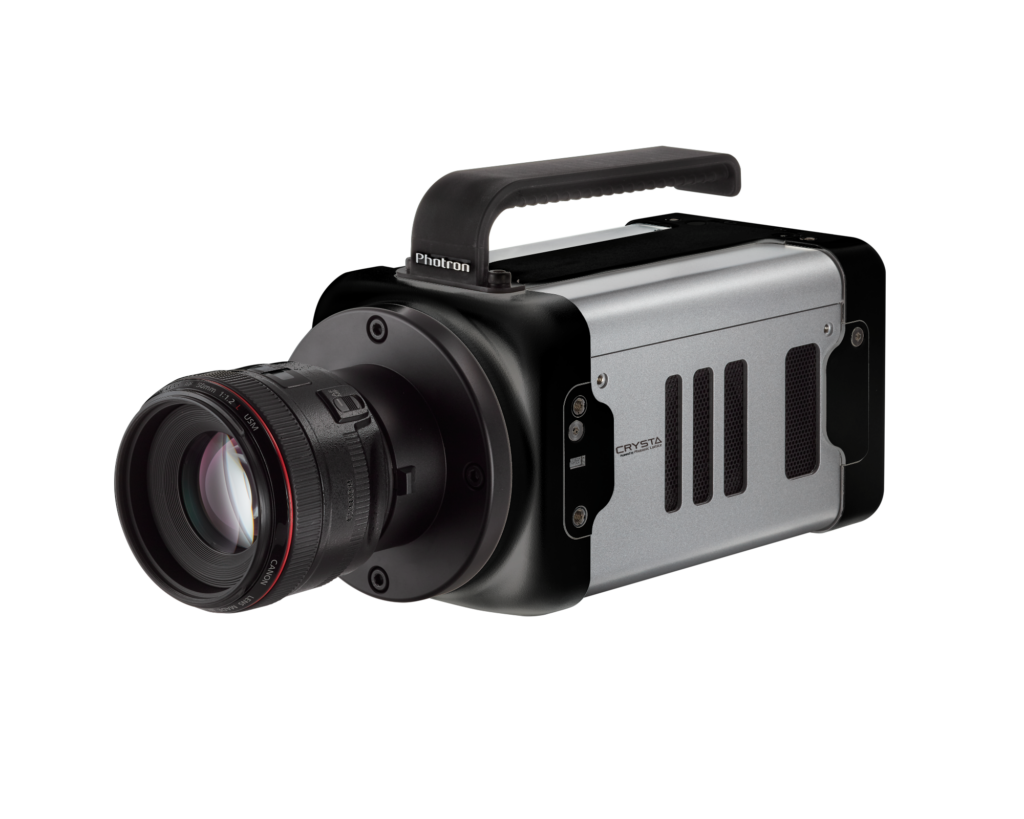

Die Photonic Lattice CRYSTA Nova S16 ist eine High-Speed-Polarisationskamera zur zeitaufgelösten Visualisierung schneller Polarisations- und Spannungsänderungen. Sie kombiniert die High-Speed-Kameratechnik der Photron FASTCAM NOVA mit der von Photonic Lattice entwickelten Polarisationssensortechnologie. Typische Anwendungen liegen in der Untersuchung von Spannungsausbreitung, Doppelbrechung, Rheologie, nicht-newtonschen Fluiden und dynamischen Materialprozessen.
Bei einer maximalen Sensorauflösung von 1024 × 1024 Pixeln erreicht die CRYSTA Nova S16 bis zu 16.000 Bilder pro Sekunde. Bei reduzierter Auflösung sind Bildraten bis 1.100.000 fps möglich. Die minimale Belichtungszeit beträgt 0,2 µs, wodurch auch sehr schnelle transiente Vorgänge zeitlich aufgelöst untersucht werden können.
Der Polarisationssensor arbeitet mit einem linearen Polarisator im Wellenlängenbereich von 500 bis 550 nm. Die Kamera zeichnet mit 12 Bit auf und verfügt über 128 GB internen Speicher, Gigabit Ethernet sowie verschiedene Objektivanschlüsse. Bei 16.000 fps gibt Photonic Lattice eine Aufzeichnungsdauer von 5,46 Sekunden an.
Technische Merkmale
- Polarisations-High-Speed-Kamera
- 1024 × 1024 Pixel
- 16.000 fps bei maximaler Auflösung
- Bis zu 1.100.000 fps bei reduzierter Auflösung
- Minimale Belichtungszeit 0,2 µs
- Polarisations-Wellenlängenbereich 500–550 nm
- Linearer Polarisator
- 12 Bit A/D-Wandlung
- 128 GB interner Speicher
- Aufzeichnungsdauer 5,46 s bei 16.000 fps
- Gigabit Ethernet
- G-Type F-Mount
- Optional C-Mount und M42-Mount
- TTL-, Kontakt- und Software-Trigger
- Abmessungen 120 × 120 × 217,2 mm
- Gewicht 3,2 kg
In Anwendung
Spannungsausbreitung bei der Aufprallkraft einer Stahlkugel auf elastische Gele: Zweidimensionale, zeitlich hochauflösende Messung der Spannungsverteilung und -relaxation in Gelen.
