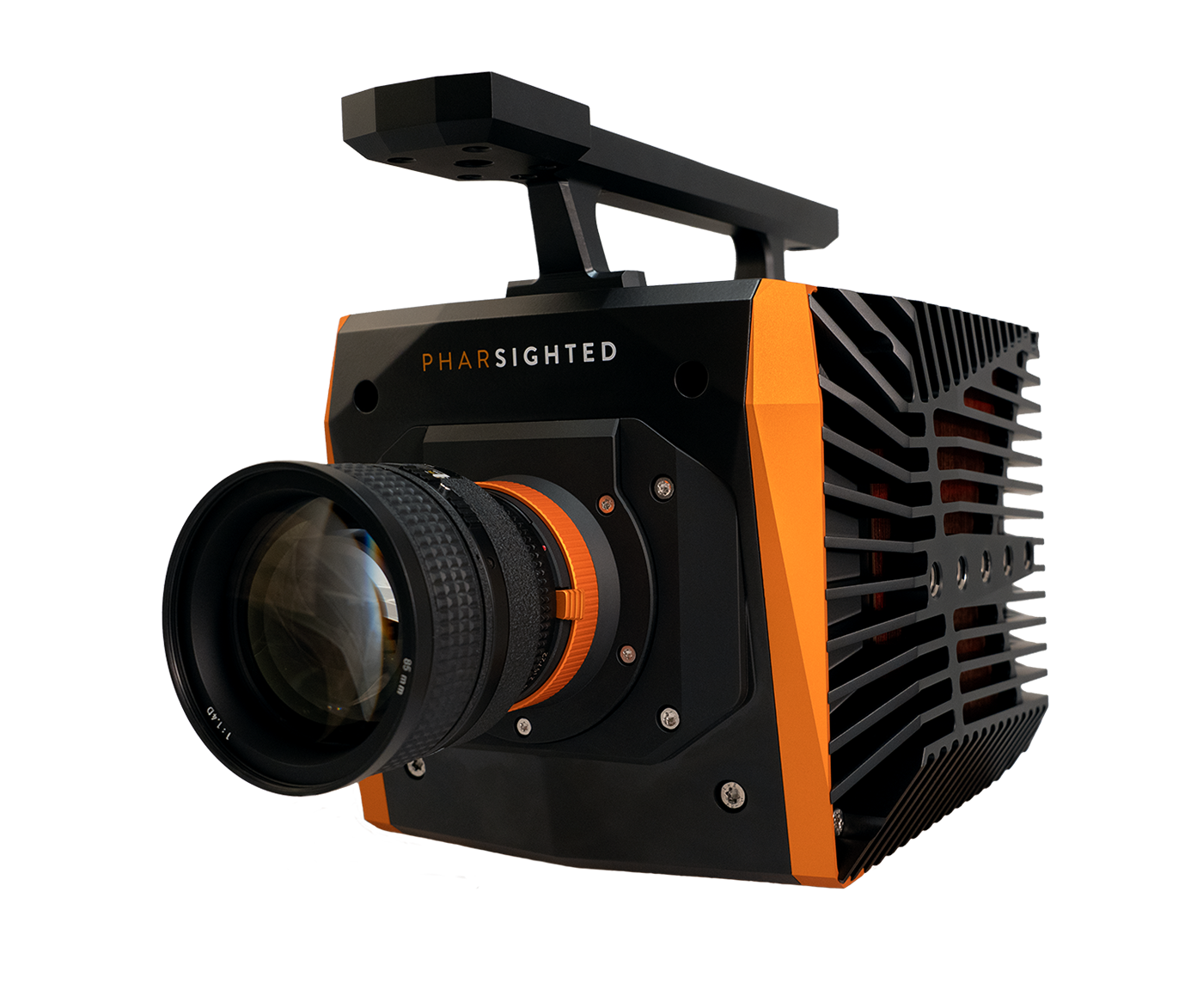

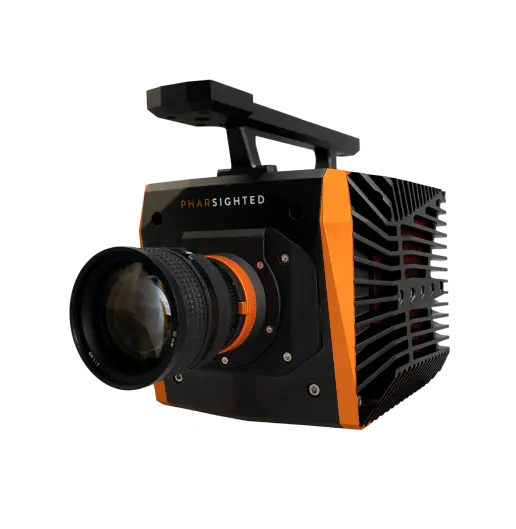

Die Photron Pharsighted E9 Series ist eine Ultra-High-Speed-Kameraserie für die Untersuchung extrem schneller transienter Prozesse. Sie verwendet einen grossformatigen Backside-Illuminated CMOS-Sensor (BSI) mit 52 µm Pixelgrösse, der auf hohe Lichtempfindlichkeit bei sehr kurzen Belichtungszeiten ausgelegt ist. Die Serie umfasst die Modelle E9·50S, E9·80S, E9·100S und E9·150S.
Bei einer Auflösung von 640 × 480 Pixeln erreichen die Modelle je nach Ausführung zwischen 164.000 und 489.000 fps. Bei reduzierter Bildhöhe sind Bildraten von bis zu 2,72 Millionen fps möglich. Der elektronische Global Shutter ermöglicht beim E9·150S minimale Belichtungszeiten von nur 34 ns.
Die hohe Lichtempfindlichkeit von bis zu ISO 200.000 monochrom beziehungsweise ISO 80.000 Farbe unterstützt Aufnahmen bei sehr kurzen Belichtungszeiten und begrenzter Lichtmenge. Damit eignet sich die E9 Series unter anderem für die Visualisierung von Verbrennung, Schockwellen, Ballistik, Materialversagen, Plasma, elektrischen Entladungen und schnellen Strömungsphänomenen.
Für die Datenübertragung steht eine 1/2,5/5/10-Gigabit-Ethernet-Schnittstelle zur Verfügung. Die Kameras verfügen zudem über austauschbaren U.2-NVMe-SSD-Speicher, umfangreiche Trigger- und Synchronisationsmöglichkeiten sowie die SLOW-Software für Kamerasteuerung, Wiedergabe und Datenkonvertierung.
Die E9-Serie auf einen Blick:
- Monochrome Empfindlichkeit von ISO 200.000
- ISO 80.000 Farbempfindlichkeit
- Bis zu 489.000 fps bei 640 × 480 Pixeln
- Bis zu 2.720.000 fps bei reduzierter Auflösung
- Minimale Belichtungszeit von 34 ns
- Wechselbarer U.2-NVMe-SSD-Speicher
- Kompatibel mit Windows, macOS und Linux
Mehr über die 4 E9 Modelle
Welche Modelle umfasst die Photron Pharsighted E9 Series?
Die Photron Pharsighted E9 Series umfasst vier Modelle, die sich insbesondere bei Aufnahmegeschwindigkeit, minimaler Belichtungszeit und Speicherkapazität unterscheiden. Dadurch lässt sich die Kamera passend zu den Anforderungen des jeweiligen Hochgeschwindigkeitsversuchs konfigurieren.
Welche Leistung bietet die E9·150S?
Die E9·150S ist für besonders hohe Aufnahmegeschwindigkeiten ausgelegt. Sie erreicht 489.000 fps bei voller Auflösung und maximal 2.720.000 fps bei reduzierter Auflösung. Die minimale Belichtungszeit beträgt 34 ns. Als Aufnahmespeicher stehen 162 GB, 324 GB oder 648 GB zur Verfügung.
Welche Leistung bietet die E9·100S?
Die E9·100S erreicht 326.000 fps bei voller Auflösung und eine maximale Bildrate von 2.720.000 fps. Die minimale Belichtungszeit liegt bei 59 ns. Die Kamera ist mit 108 GB, 216 GB oder 432 GB Speicher erhältlich.
Welche Leistung bietet die E9·80S?
Die E9·80S bietet 272.000 fps bei voller Auflösung und erreicht bei reduzierter Auflösung bis zu 2.457.000 fps. Die minimale Belichtungszeit beträgt 98 ns. Verfügbare Speicherkapazitäten sind 108 GB, 216 GB oder 432 GB.
Welche Leistung bietet die E9·50S?
Die E9·50S erreicht 164.000 fps bei voller Auflösung und maximal 1.980.000 fps bei reduzierter Auflösung. Die minimale Belichtungszeit beträgt 98 ns. Sie ist mit 54 GB, 108 GB oder 216 GB Speicher verfügbar.
