pco.edge 10 bi LT CLHS sCMOS
pco.edge 10 bi LT CLHS sCMOS

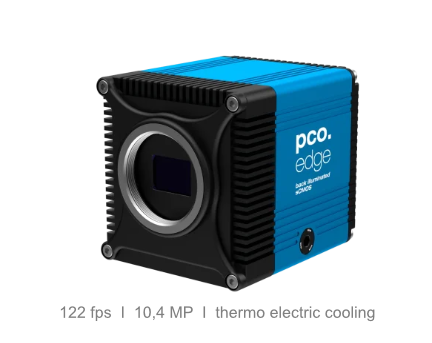

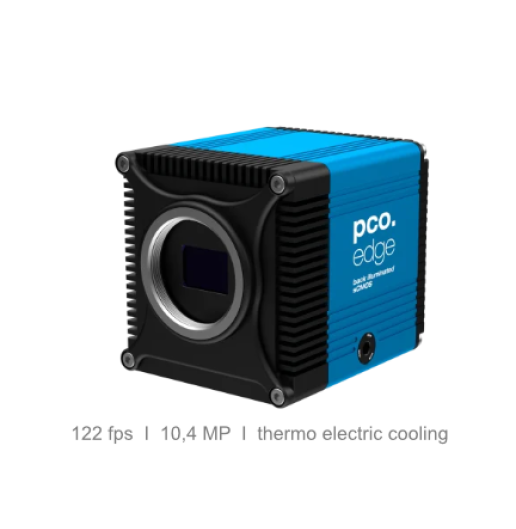

Die Excelitas pco.edge 10 bi LT CLHS ist eine gekühlte wissenschaftliche Back-Illuminated sCMOS-Kamera für Mikroskopie, Life Sciences und physikalisch-wissenschaftliche Anwendungen. Der rückseitig belichtete Sensor bietet eine Auflösung von 4416 × 2368 Pixeln (10,46 MP) bei einer Pixelgrösse von 4,6 × 4,6 µm und erreicht bei voller Sensorauflösung bis zu 122 Bilder pro Sekunde (fps).
Die Back-Illuminated-Sensortechnologie ermöglicht eine hohe Lichtempfindlichkeit mit einer Peak-Quanteneffizienz von 85 % bei 500 nm. Der spektrale Empfindlichkeitsbereich reicht von 400 bis 1100 nm. Mikrolinsen und eine Deep-Trench-Isolation über die gesamte Pixeltiefe reduzieren optisches Übersprechen zwischen benachbarten Pixeln und unterstützen eine hohe Modulationstransferfunktion (MTF).
Durch thermische Stabilisierung und aktive Sensorkühlung erreicht die Kamera ein typisches Ausleserauschen von 1,3 e⁻ RMS. Der Sensor bietet eine Full-Well-Kapazität von 18.000 e⁻ und einen Dynamikumfang von rund 14.000:1 beziehungsweise 83 dB. Für die Sensorkühlung stehen Luft- und Wasserkühlung zur Verfügung.
Die Bilddaten werden über eine CLHS Fiber-Optic-Link-Schnittstelle (Camera Link HS) mit einer maximalen Pixelrate von 1467 MPixel/s übertragen. Die Glasfaserverbindung ermöglicht die schnelle Übertragung der 16-Bit-Bilddaten und eignet sich auch für Messaufbauten mit grösseren Distanzen zwischen Kamera und Aufnahmesystem.
Technische Merkmale
- Back-Illuminated wissenschaftlicher sCMOS-Sensor
- 10,46 MP mit 4416 × 2368 Pixeln
- Pixelgrösse 4,6 × 4,6 µm
- Sensordiagonale 23,0 mm
- Bis zu 122 fps bei voller Sensorauflösung
- Peak-Quanteneffizienz 85 % bei 500 nm
- Spektralbereich 400–1100 nm
- Typisches Ausleserauschen 1,3 e⁻ RMS
- Full-Well-Kapazität 18.000 e⁻
- Dynamikumfang ca. 14.000:1 / 83 dB
- Rolling Shutter
- CLHS Fiber Optic Link
- Maximale Pixelrate 1467 MPixel/s
- Aktive Luft- und Wasserkühlung
- Monochrome Bildgebung
- Optional mit Lens Control
- Abmessungen 95 × 90 × 109 mm
Häufige Fragen
Für welche Anwendungen eignet sich die pco.edge 10 bi LT CLHS?
Excelitas positioniert die Kamera für Anwendungen in Mikroskopie, Life Sciences und Physical Sciences. Die Kombination aus 10,46 MP, hoher Quanteneffizienz, geringem Ausleserauschen und 122 fps ist insbesondere für wissenschaftliche Bildgebungsverfahren relevant, bei denen sowohl Empfindlichkeit als auch räumliche und zeitliche Auflösung benötigt werden.
Was ist der Unterschied zwischen pco.edge 10 bi LT CLHS und pco.edge 10 bi CLHS?
Beide Modelle verwenden einen Back-Illuminated sCMOS-Sensor mit 4416 × 2368 Pixeln, 4,6-µm-Pixeln, 85 % Peak-QE und bis zu 122 fps. Ein wesentlicher spezifizierter Unterschied liegt beim Ausleserauschen: Excelitas gibt für die pco.edge 10 bi LT CLHS 1,3 e⁻ an, während für die pco.edge 10 bi CLHS 0,7 e⁻ angegeben werden.
