pco.edge 4.2 CLHS sCMOS
pco.edge 4.2 CLHS sCMOS

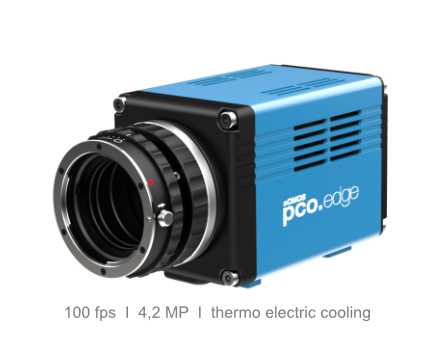

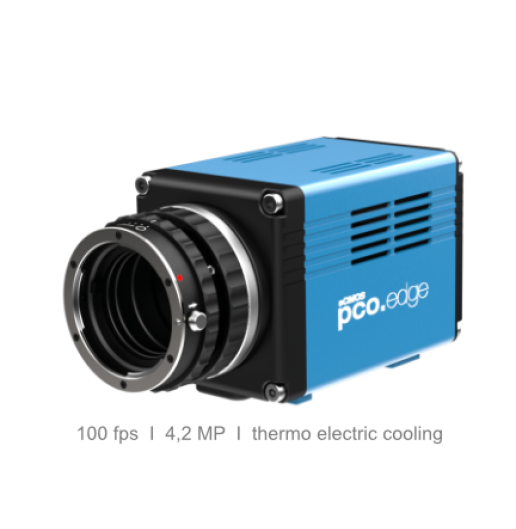

Die Excelitas pco.edge 4.2 CLHS ist eine gekühlte wissenschaftliche sCMOS-Kamera für hochauflösende Bildgebung mit hoher Datenrate. Der monochrome Sensor bietet eine Auflösung von 2048 × 2048 Pixeln (4,2 MP) bei einer Pixelgrösse von 6,5 × 6,5 µm. Im schnellen Auslesemodus erreicht die Kamera bei voller Sensorauflösung bis zu 100 Bilder pro Sekunde (fps).
Der sCMOS-Sensor erreicht eine Peak-Quanteneffizienz von 80 % bei 580 nm und deckt einen Spektralbereich von 300 bis 1100 nm ab. Im Slow-Scan-Modus beträgt das typische Ausleserauschen 1,5 e⁻ RMS beziehungsweise 0,8 e⁻ Median. Der Dynamikumfang erreicht bis zu 37.500:1 beziehungsweise 91 dB.
Die Kamera arbeitet mit Rolling Shutter und bietet einen Slow- und Fast-Scan-Modus. Bei voller Auflösung stehen entsprechend bis zu 35 fps beziehungsweise 100 fps zur Verfügung. Durch eine Reduktion des ausgelesenen Sensorbereichs können höhere Bildraten erreicht werden.
Für die Übertragung der Bilddaten verwendet die pco.edge 4.2 CLHS eine Camera-Link-HS Fiber-Optic-Link-Schnittstelle (CLHS FOL). Die maximale Pixelrate beträgt 548 MPixel/s. Die Glasfaserverbindung ermöglicht die Übertragung grosser Datenmengen über Distanzen von bis zu 10 km. Damit eignet sich die Kamera insbesondere für wissenschaftliche und industrielle Bildgebungssysteme mit hohen Anforderungen an Datenrate und Übertragungsdistanz.
- Scientific CMOS (sCMOS), FSI
- 4,2 MP mit 2048 × 2048 Pixeln
- Pixelgrösse 6,5 × 6,5 µm
- Sensordiagonale 18,8 mm
- Bis zu 100 fps bei voller Sensorauflösung
- Slow Scan mit bis zu 35 fps bei voller Auflösung
- Peak-Quanteneffizienz 80 % bei 580 nm
- Spektralbereich 300–1100 nm
- Ausleserauschen bis 0,8 e⁻ Median / 1,5 e⁻ RMS
- Dynamikumfang bis 37.500:1 / 91 dB
- Full-Well-Kapazität 30.000 e⁻
- 16-Bit-A/D-Wandlung
- Rolling Shutter mit wählbarer Ausleserichtung
- CLHS Fiber Optic Link
- Maximale Pixelrate 548 MPixel/s
- Thermoelektrische Sensorkühlung
- Monochrome Bildgebung
- C- oder F-Mount, TFL- und EF-Mount optional
Häufige Fragen
Wie lichtempfindlich ist die pco.edge 4.2 CLHS?
Die Kamera erreicht eine Peak-Quanteneffizienz von 80 % bei 580 nm. Ihr spektraler Empfindlichkeitsbereich erstreckt sich von 300 bis 1100 nm.
Für welche Anwendungen eignet sich die pco.edge 4.2 CLHS?
Die pco.edge 4.2 CLHS eignet sich für unter anderem für die Hellfeld- und Fluoreszenzmikroskopie, SMLM, Light-Sheet-Fluoreszenzmikroskopie, SIM, Calcium Imaging, FRET, Spinning-Disk-Konfokalmikroskopie, digitale Pathologie, 3D-Metrologie, Waferinspektion und industrielle Qualitätskontrolle.
Was ist der Unterschied zwischen pco.edge 4.2 CLHS und pco.edge 4.2 USB?
Beide Modelle basieren auf einem 2048 × 2048 Pixel grossen sCMOS-Sensor mit 6,5-µm-Pixeln. Der wesentliche Unterschied liegt in Schnittstelle und Bildrate: Die CLHS-Version erreicht bis zu 100 fps bei voller Auflösung und verwendet Camera Link HS über Glasfaser. Die USB-Version erreicht über USB 3.0 bis zu 40 fps.
Was ist der Unterschied zwischen pco.edge 4.2 CLHS und pco.edge 4.2 LT USB?
Alle Modelle bieten 2048 × 2048 Pixel und 6,5-µm-Pixel. Die 4.2 CLHS-Version ist auf hohe Datenraten und bis zu 100 fps ausgelegt, während die 4.2 LT USB mit bis zu 40 fps als kompaktere und kosteneffizientere Ausführung positioniert ist.
