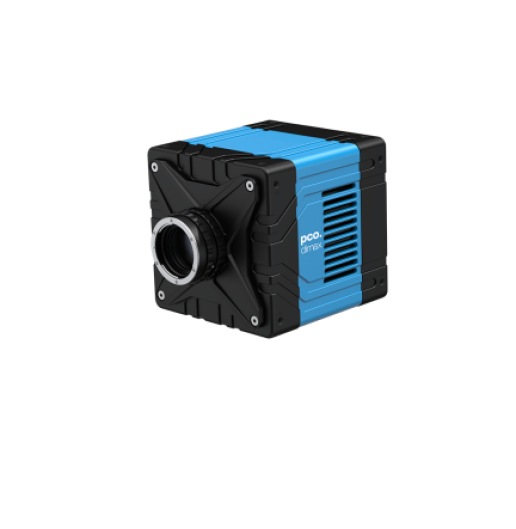

pco.dimax 3.6 DS ST CLHS
pco.dimax 3.6 DS ST CLHS
Die Excelitas pco.dimax 3.6 DS ST CLHS ist eine Double-Shutter-Hochgeschwindigkeitskamera für die präzise Analyse sehr schneller dynamischer Vorgänge. Der monochrome CMOS-Sensor bietet eine Auflösung von 1984 × 1808 Pixeln (3,6 MP) und erreicht im Single-Shutter-Betrieb bis zu 2.166 fps bei voller Auflösung.
Im Double-Shutter-Modus nimmt die Kamera mehr als 1.000 Doppelbilder pro Sekunde bei voller Auflösung auf. Die besonders kurze Interframing-Zeit von 250 ns ermöglicht zwei unmittelbar aufeinanderfolgende Aufnahmen eines schnellen Vorgangs. Dadurch ist die Kamera insbesondere für Particle Image Velocimetry (PIV), Strömungsvisualisierung, Verbrennungsforschung und Impact-Tests ausgelegt.
Die 11 × 11 µm grossen Pixel, der Global Shutter und eine Pixelrate von 7,8 GPixel/s unterstützen High-Speed-Messungen mit hoher zeitlicher und räumlicher Auflösung. Über die optische Camera Link HS (CLHS FOL)Schnittstelle werden die unkomprimierten 10-Bit-Bilddaten in Echtzeit übertragen. Die Kamera ist mit Luftkühlung oder optionaler Flüssigkeitskühlung erhältlich.
Technische Merkmale
- 1984 × 1808 Pixel / 3,6 MP
- 2.166 fps bei voller Auflösung im Single-Shutter-Betrieb
- 1.085 Doppelbilder/s bei voller Auflösung
- 250 ns Interframing-Zeit
- Double-Shutter- und Global-Shutter-Betrieb
- Monochromer CMOS-Sensor
- Pixelgrösse 11 × 11 µm
- Pixelrate 7,8 GPixel/s
- Belichtungszeit 10 µs bis 10 ms
- 10 Bit A/D-Wandlung
- ROI und 2×2-Binning
- Camera Link HS FOL (CLHS)
- Zeitstempel mit 1 µs Auflösung
- Luftkühlung, optional Flüssigkeitskühlung
- Für PIV, PTV, Strömungsanalyse und schnelle wissenschaftliche Messungen
Häufige Fragen
Wie unterscheidet sie sich von der pco.dimax 3.6 ST CLHS?
Die wesentliche Besonderheit der DS-Version ist der Double-Shutter-Betrieb mit 250 ns Interframing-Zeit. Die normale pco.dimax 3.6 ST CLHS ist dagegen primär für kontinuierliches High-Speed-Streaming mit über 2.000 fps bei voller 3,6-MP-Auflösung ausgelegt.
Für welche Anwendungen eignet sich die Kamera?
Excelitas nennt unter anderem PIV und PTV, Strömungsvisualisierung, Windkanalversuche, Verbrennungsanalyse, Kraftstoffeinspritzung und Spray-Analyse, Ballistik, Impact-Tests sowie industrielle Prozess- und Qualitätskontrolle.
