FASTCAM Mini R Series
FASTCAM Mini R Series

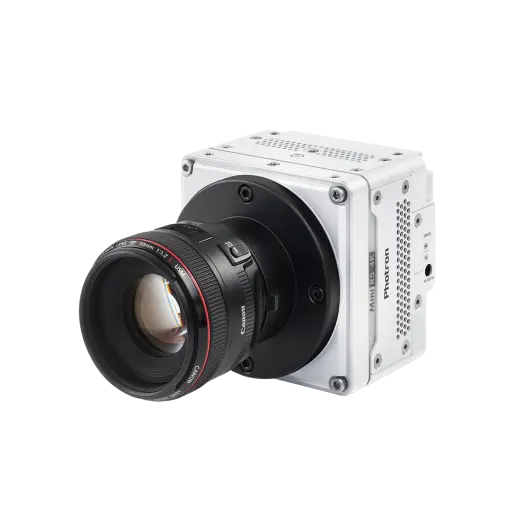

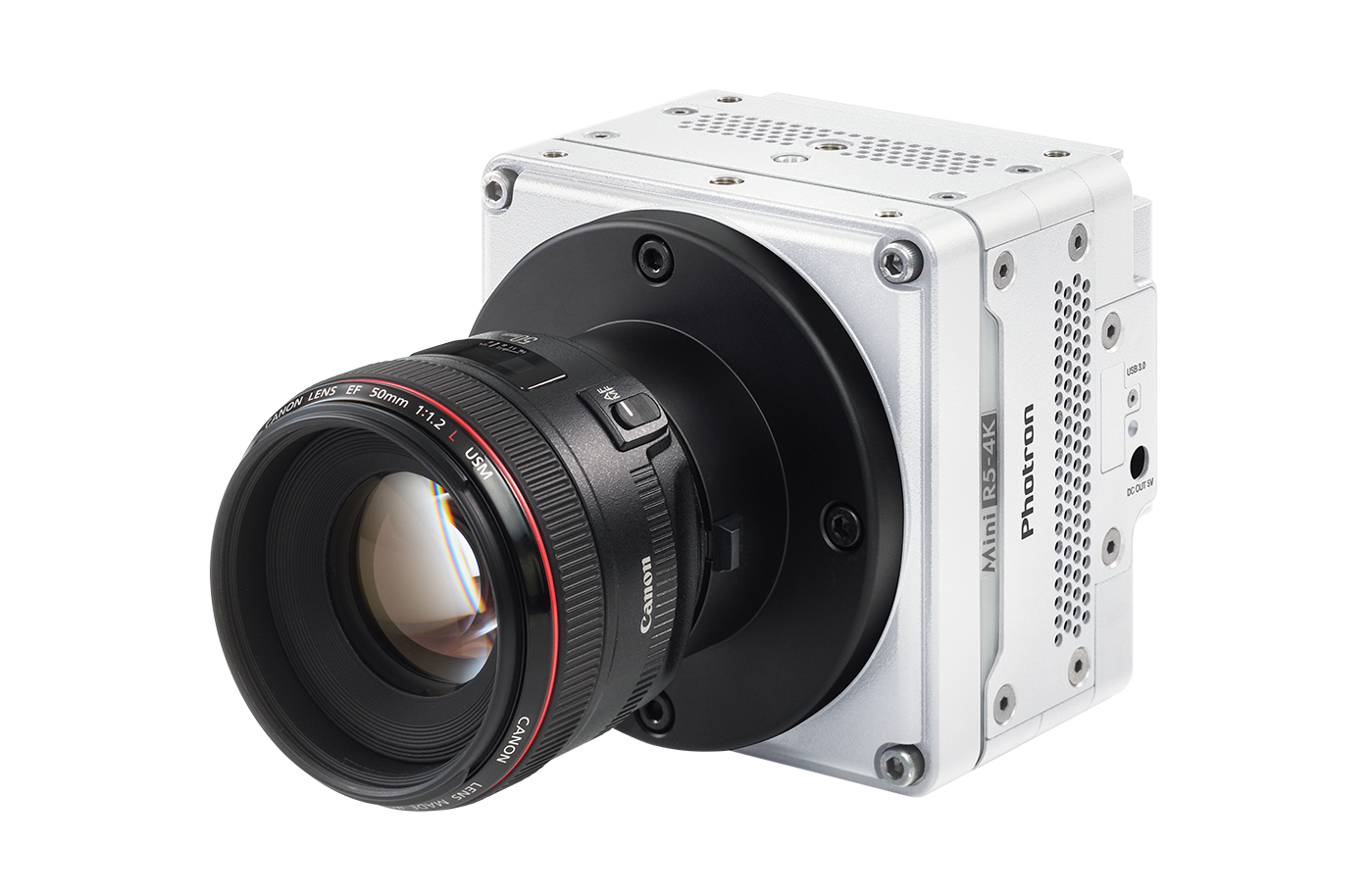

Die Photron FASTCAM Mini R-Series ist eine kompakte 4K High-Speed-Kameraserie für Anwendungen, bei denen hohe räumliche Auflösung und schnelle Bildaufnahme kombiniert werden müssen. Der 9,4-Megapixel-CMOS-Sensorliefert eine maximale Auflösung von 4096 × 2304 Pixeln. Die Serie umfasst die Modelle FASTCAM Mini R3-4K und Mini R5-4K.
Die Mini R5-4K erreicht bei voller 4K-Auflösung bis zu 1.250 fps, während die Mini R3-4K bis zu 750 fps aufzeichnet. Bei Full HD steigen die Bildraten auf 5.280 fps beziehungsweise 3.000 fps. Mit reduzierter Bildhöhe sind je nach Modell maximal 200.000 fps möglich.
Mit 6,5 µm Pixelgrösse, einer Lichtempfindlichkeit von ISO 4.000 monochrom / ISO 800 Farbe und einer minimalen Belichtungszeit von 2 µs unterstützt die Mini R-Series die detaillierte Erfassung schneller Vorgänge. Der elektronische Global Shutter verhindert dabei die für Rolling-Shutter-Sensoren typischen geometrischen Verzerrungen bei schnellen Bewegungen.
Das kompakte Kameragehäuse misst etwa 120 × 120 × 94,4 mm und ist für Stossbelastungen bis 100 G spezifiziert. Über 1/10 Gigabit Ethernet lässt sich die Kamera in Mess- und Versuchssysteme integrieren. Typische Einsatzgebiete sind Materialprüfung, DIC, Strömungsanalyse, Automotive, Luft- und Raumfahrt sowie wissenschaftliche Forschung.
FASTCAM Mini R Series auf einen Blick
- 4096 × 2304 Pixel / 9,4 MP
- Mini R5-4K: 1.250 fps bei voller 4K-Auflösung
- Mini R3-4K: 750 fps bei voller 4K-Auflösung
- Bis 5.280 fps bei Full HD
- Maximale Bildrate bis 200.000 fps
- Pixelgrösse 6,5 × 6,5 µm
- ISO 4.000 monochrom / 800 Farbe
- Elektronischer Global Shutter
- Minimale Belichtungszeit 2 µs
- 12-Bit-Aufzeichnung monochrom
- 16, 32 oder 64 GB interner Speicher
- Bis zu 128 Speichersegmente
- 1/10 Gigabit Ethernet
- IRIG-B und externe Synchronisation
- Nikon F/G-Mount; optional C-, Canon EF-, Canon RF- und M42-Mount
- Abmessungen ca. 120 × 120 × 94,4 mm
- Stossfestigkeit 100 G / 11 ms
Mehr über die FASTCAM Mini R Modelle
Welche Modelle umfasst die FASTCAM Mini R-Series?
Die Serie besteht aus der FASTCAM Mini R3-4K und Mini R5-4K. Beide Kameras verwenden dieselbe kompakte Plattform mit einem 9,4-Megapixel-Sensor und 4096 × 2304 Pixeln. Auch Pixelgrösse, Lichtempfindlichkeit, 12-Bit-Aufzeichnung, Objektivoptionen, Netzwerkschnittstelle und Software-Workflow sind vergleichbar. Der wesentliche Unterschied liegt in den erreichbaren Bildraten.
Welche Leistung bietet die FASTCAM Mini R3-4K?
Die Mini R3-4K ist für hochauflösende 4K-Aufnahmen mit moderaten Bildraten innerhalb der Mini-R-Plattform ausgelegt. Sie erreicht 750 fps bei 4096 × 2304 Pixeln, 800 fps bei UHD (3840 × 2160) und 3.000 fps bei Full HD (1920 × 1080). Bei reduzierter Auflösung sind maximal 150.000 fps möglich.
Welche Leistung bietet die FASTCAM Mini R5-4K?
Die Mini R5-4K bietet innerhalb der Serie die höheren Aufnahmegeschwindigkeiten. Sie erreicht 1.250 fps bei 4096 × 2304 Pixeln, 1.440 fps bei UHD und 5.280 fps bei Full HD. Die maximale Bildrate beträgt bei reduzierter Auflösung 200.000 fps.
Welche technischen Eigenschaften haben beide Modelle gemeinsam?
Beide Kameras verwenden einen 9,4-MP-CMOS-Sensor mit 6,5 µm Pixelgrösse und bieten eine Lichtempfindlichkeit von ISO 4.000 monochrom beziehungsweise ISO 800 Farbe. Hinzu kommen eine minimale Belichtungszeit von 2 µs, 12-Bit-Aufzeichnung bei monochromen Kameras, 1/10-Gigabit-Ethernet sowie interne Speicheroptionen von 16, 32 oder 64 GB.
Welche FASTCAM Mini R eignet sich für welche Anforderungen?
Die Mini R3-4K ist für Anwendungen ausgelegt, bei denen die hohe räumliche Auflösung der 4K-Plattform benötigt wird, aber geringere Bildraten ausreichen. Die Mini R5-4K bietet dieselbe Sensorplattform mit höheren Bildraten bei 4K, UHD, Full HD und reduzierter Auflösung. Die Modellauswahl kann daher primär anhand der erforderlichen zeitlichen Auflösung erfolgen
