pco.edge 4.2 bi UV USB sCMOS
pco.edge 4.2 bi UV USB sCMOS

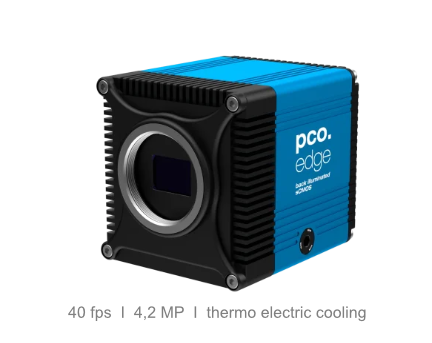

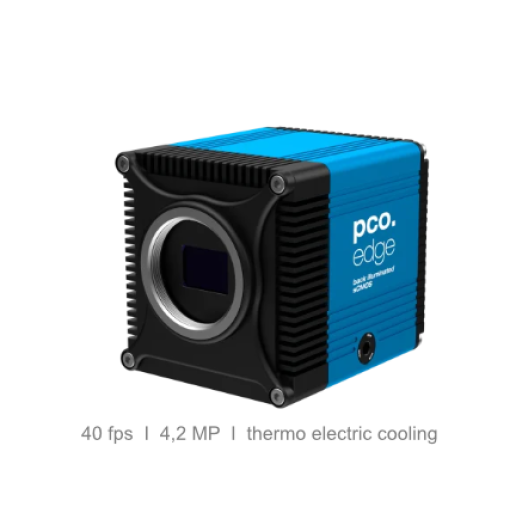

Die Excelitas pco.edge 4.2 bi UV USB ist eine gekühlte wissenschaftliche Back-Illuminated sCMOS-Kamera für UV-empfindliche Bildgebung. Ein spezielles Eingangsfenster erweitert die spektrale Empfindlichkeit bis in den tiefen UV-Bereich und ermöglicht Anwendungen bei Wellenlängen ab 190 nm. Die Kamera eignet sich damit für wissenschaftliche und industrielle Verfahren, bei denen UV-Signale mit hoher räumlicher Auflösung erfasst werden sollen.
Der monochrome Sensor bietet 2048 × 2048 Pixel (4,2 MP) bei einer Pixelgrösse von 6,5 × 6,5 µm. Bei voller Sensorauflösung erreicht die Kamera bis zu 40 Bilder pro Sekunde (fps). Die UV-Variante erreicht eine Quanteneffizienz von 48 % bei 240 nm und 89 % bei 580 nm; der spezifizierte Spektralbereich reicht von 190 bis 1100 nm.
Für UV-Anwendungen verwendet die Kamera ein hochreines Quarzglasfenster mit 1°-Keil und einer für etwa 200 nm optimierten Antireflexbeschichtung. Diese Konstruktion reduziert unerwünschte Interferenzen bei kohärenter UV-Beleuchtung und ist unter anderem für Anwendungen mit 193-nm-ArF-Lasersystemen vorgesehen.
Die thermoelektrische Kühlung ermöglicht eine Sensortemperatur bis −25 °C und reduziert den Dunkelstrom auf unter 0,2 e⁻/Pixel/s. Für die Kühlung stehen Luft und Wasser zur Verfügung. Die Bilddaten werden über USB 3.1 Gen 1übertragen.
- Back-Illuminated Scientific CMOS (BSI sCMOS)
- Monochrome Bildgebung
- 4,2 MP mit 2048 × 2048 Pixeln
- Pixelgrösse 6,5 × 6,5 µm
- Sensordiagonale 18,8 mm
- Bis zu 40 fps bei voller Auflösung
- Spektralbereich 190–1100 nm
- Quanteneffizienz 48 % bei 240 nm
- Peak-QE 89 % bei 580 nm
- Typisches Ausleserauschen bis 1,0 e⁻ Median im Low-Light-Modus
- Full-Well-Kapazität 48.000 e⁻ im Standardmodus
- Dynamikumfang bis ca. 26.500:1 / 89 dB
- Rolling Shutter und Global Reset
- Standard- und Low-Light-Modus
- Line-Scanning-Modus für Light-Sheet-Mikroskopie
- Sensor kühlbar bis −25 °C
- Luft- und Wasserkühlung
- USB 3.1 Gen 1
- Spezielles UV-Eingangsfenster mit 1°-Keil
Häufige Fragen
Wie empfindlich ist die pco.edge 4.2 bi UV im UV-Bereich?
Excelitas spezifiziert für die UV-Variante eine Quanteneffizienz von 48 % bei 240 nm. Bei 580 nm beträgt die Peak-Quanteneffizienz 89 %.
Warum besitzt die pco.edge 4.2 bi UV ein spezielles Eingangsfenster?
Das hochreine Quarzglasfenster besitzt einen 1°-Keil und eine für etwa 200 nm optimierte Antireflexbeschichtung. Dadurch werden unerwünschte Interferenzen bei kohärentem UV-Licht reduziert, beispielsweise bei 193-nm-ArF-Lasern.
Für welche Anwendungen eignet sich die pco.edge 4.2 bi UV?
Neben UV-spezifischen Messverfahren eignet sich die pco.edge 4.2 bi UV unter anderem für die Fluoreszenzmikroskopie, Light-Sheet-Mikroskopie, SMLM, SIM, TIRF, Biochip-Auslesen, 3D-Metrologie, Photovoltaik-Inspektion und industrielle Qualitätskontrolle. Das Datenblatt nennt zudem die Überwachung hochauflösender Photolithographie als spezielle UV-Anwendung.
Was ist der Unterschied zwischen pco.edge 4.2 bi UV und pco.edge 4.2 bi XU?
Die 4.2 bi UV ist für UV-sensitive optische Bildgebung ausgelegt und deckt 190–1100 nm ab. Die 4.2 bi XU erweitert das Einsatzgebiet dagegen bis zu EUV und weicher Röntgenstrahlung und ist für entsprechende Vakuumanwendungen konzipiert
