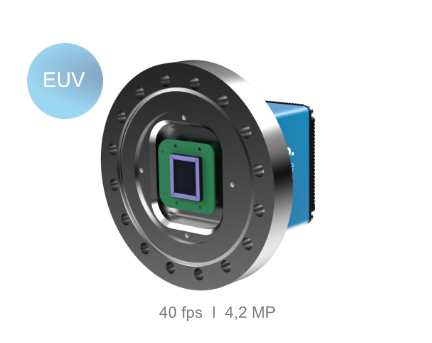

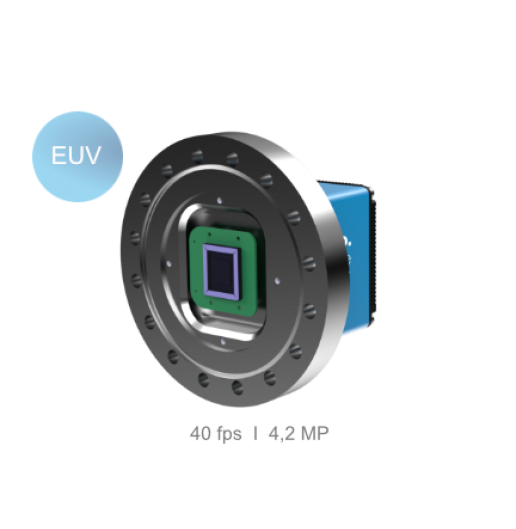

Die Excelitas pco.edge 4.2 bi XU USB ist eine gekühlte wissenschaftliche Back-Illuminated sCMOS-Kamera für extreme UV- (EUV) und weiche Röntgenstrahlung. Der speziell beschichtete rückseitig belichtete Sensor deckt einen aussergewöhnlich breiten Spektralbereich von 1 bis 1100 nm beziehungsweise 1,2 keV bis 1,1 eV ab. Die Kamera ist für den Einsatz unter Ultrahochvakuum ausgelegt und wurde für weiche Röntgenstrahlung im Energiebereich von 30 bis 1000 eV charakterisiert.
Der monochrome Sensor bietet eine Auflösung von 2048 × 2048 Pixeln (4,2 MP) bei einer Pixelgrösse von 6,5 × 6,5 µm. Bei voller Sensorauflösung erreicht die Kamera bis zu 40 Bilder pro Sekunde (fps). Bei reduziertem Bildausschnitt sind deutlich höhere Bildraten möglich.
Die spezielle Sensorbeschichtung ermöglicht eine hohe Empfindlichkeit im EUV- und weichen Röntgenbereich. Excelitas spezifiziert eine Peak-Quanteneffizienz von 95 % bei 2,28 nm (545 eV). Das typische Ausleserauschen beträgt 1,9 e⁻ Median beziehungsweise 2,5 e⁻ RMS, der Dynamikumfang 25.000:1 beziehungsweise 88 dB.
Für Vakuumanwendungen verfügt die Kamera über einen DN100-CF-Flansch und ist für Vakuumbedingungen bis 1 × 10⁻⁷ mbar ausgelegt. Die thermoelektrische Sensorkühlung kann mit Luft- oder Flüssigkeitskühlung betrieben werden. Die Datenübertragung erfolgt über USB 3.1 Gen 1.
- Back-Illuminated sCMOS-BSI-Pulsar-Sensor
- Monochrome Bildgebung
- 4,2 MP mit 2048 × 2048 Pixeln
- Pixelgrösse 6,5 × 6,5 µm
- Sensordiagonale 18,8 mm
- Spektralbereich 1–1100 nm (1,2 keV–1,1 eV)
- Peak-Quanteneffizienz 95 % bei 2,28 nm (545 eV)
- Für EUV und weiche Röntgenstrahlung
- Charakterisiert für weiche Röntgenstrahlung von 30–1000 eV
- Bis zu 40 fps bei voller Sensorauflösung
- Ausleserauschen 1,9 e⁻ Median / 2,5 e⁻ RMS
- Dynamikumfang 25.000:1 / 88 dB
- Full-Well-Kapazität 48.000 e⁻
- 16-Bit-A/D-Wandlung
- Rolling Shutter und Global Reset
- Für Ultrahochvakuum bis 1 × 10⁻⁷ mbar
- DN100-CF-Flansch
- Thermoelektrische Kühlung mit Luft- und Flüssigkeitskühlung
- USB 3.1 Gen 1
- Belichtungszeiten bis 20 s
Häufige Fragen
Welchen Spektralbereich deckt die pco.edge 4.2 bi XU ab?
Der spezifizierte Spektralbereich reicht von 1 bis 1100 nm, entsprechend etwa 1,2 keV bis 1,1 eV. Für weiche Röntgenstrahlung wurde die Kamera im Bereich von 30 bis 1000 eV charakterisiert.
Wie empfindlich ist die pco.edge 4.2 bi XU im Röntgenbereich?
Excelitas spezifiziert eine Peak-Quanteneffizienz von 95 % bei 2,28 nm beziehungsweise 545 eV. Die spezielle Beschichtung des BSI-Sensors ist auf die Detektion von EUV- und weicher Röntgenstrahlung ausgelegt.
Kann die pco.edge 4.2 bi XU im Vakuum eingesetzt werden?
Ja. Die Kamera ist für Ultrahochvakuum bis 1 × 10⁻⁷ mbar ausgelegt und verfügt über einen DN100-CF-Flansch zur Integration in entsprechende Vakuumsysteme.
Was ist der Unterschied zwischen pco.edge 4.2 bi XU und pco.edge 4.2 bi UV?
Beide Kameras basieren auf rückseitig belichteter sCMOS-Technologie. Die 4.2 bi XU-Version ist jedoch speziell für EUV- und weiche Röntgenstrahlung bis hinunter zu 1 nm sowie für den Einsatz im Ultrahochvakuum ausgelegt. Die 4.2 bi-UV-Version ist dagegen auf UV-empfindliche optische Bildgebung spezialisiert.
