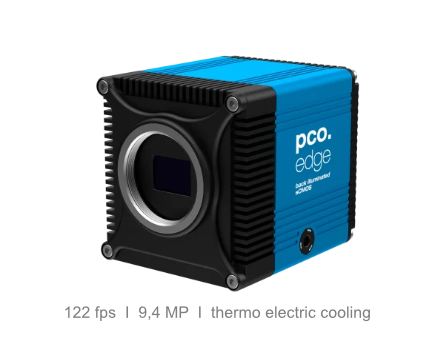

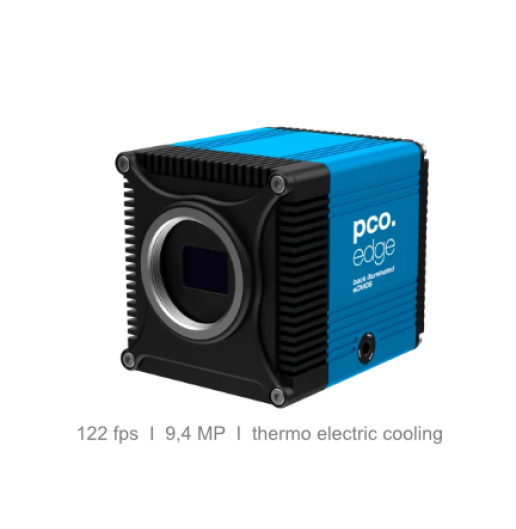

pco.edge 9.4 bi CLHS sCMOS
pco.edge 9.4 bi CLHS sCMOS
Die Excelitas pco.edge 9.4 bi CLHS ist eine gekühlte wissenschaftliche Back-Illuminated sCMOS-Kamera mit Photon-Counting-Empfindlichkeit für anspruchsvolle Anwendungen in der Mikroskopie und wissenschaftlichen Bildgebung. Der Sensor bietet eine Auflösung von 4096 × 2300 Pixeln (9,4 MP) bei einer Pixelgrösse von 4,6 × 4,6 µm.
Ein wesentliches Merkmal ist das sehr niedrige Ausleserauschen. Im Slow-Scan-Modus spezifiziert Excelitas 0,3 e⁻ Median beziehungsweise 0,4 e⁻ RMS. In Kombination mit einer Peak-Quanteneffizienz von 85 % bei 500 nmermöglicht dies die Erfassung sehr schwacher optischer Signale bis hin zur Photon-Counting-Empfindlichkeit. Der spektrale Empfindlichkeitsbereich reicht von 400 bis 1050 nm.
Je nach Auslesemodus erreicht die Kamera bei voller Sensorauflösung 30, 60 oder bis zu 122 fps. Der Sensor arbeitet mit Rolling Shutter und unterstützt zusätzlich einen Line-Scanning-Modus. Die aktive thermoelektrische Kühlung mit Luft- oder Wasserkühlung stabilisiert die Sensortemperatur und unterstützt reproduzierbare Messbedingungen.
Die Bilddaten werden über vier CLHS Fiber-Optic-Link-Kanäle (Camera Link HS) mit einer Übertragungsrate von bis zu 4,9 GByte/s übertragen. Die Kombination aus hoher Lichtempfindlichkeit, 9,4-MP-Auflösung und hoher Datenrate eignet sich insbesondere für Fluoreszenzmikroskopie, Light-Sheet-Mikroskopie (LSFM/SPIM), Structured Illumination Microscopy (SIM), SMLM, TIRF und weitere Low-Light-Verfahren.
- Back-Illuminated (BSI) wissenschaftlicher sCMOS-Sensor
- 9,4 MP mit 4096 × 2300 Pixeln
- Pixelgrösse 4,6 × 4,6 µm
- Sensordiagonale 21,6 mm
- Bis zu 122 fps bei voller Sensorauflösung
- Photon-Counting-Empfindlichkeit
- Ausleserauschen bis 0,3 e⁻ Median / 0,4 e⁻ RMS
- Peak-Quanteneffizienz 85 % bei 500 nm
- Spektralbereich 400–1050 nm
- Dynamikumfang bis 23.300:1 / 87 dB
- 16-Bit-A/D-Wandlung
- Rolling Shutter und Line-Scanning-Modus
- CLHS Fiber Optic Link mit bis zu 4,9 GByte/s
- Thermoelektrische Sensorkühlung mit Luft- oder Wasserkühlung
- Monochrome Bildgebung
- C- oder F-Mount; TFL- und EF-Mount optional
Häufige Fragen
Was bedeutet Photon-Counting-Empfindlichkeit bei der pco.edge 9.4 bi CLHS?
Das sehr niedrige Ausleserauschen von bis zu 0,3 e⁻ Median ermöglicht es, sehr kleine optische Signale zu erfassen. Excelitas bezeichnet die Kamera deshalb als seine erste sCMOS-Kamera mit Photon-Counting-Fähigkeit.
Für welche Mikroskopieverfahren eignet sich die pco.edge 9.4 bi CLHS?
Excelitas nennt unter anderem Fluoreszenzmikroskopie, SMLM, Light-Sheet-Fluoreszenzmikroskopie (LSFM/SPIM), Structured Illumination Microscopy (SIM), TIRF, Calcium Imaging und FRET. Die Kamera eignet sich damit insbesondere für Verfahren, bei denen hohe Empfindlichkeit und schnelle Bildaufnahme kombiniert werden müssen.
Was ist der Unterschied zwischen pco.edge 9.4 bi CLHS und pco.edge 10 bi CLHS?
Beide Kameras verwenden Back-Illuminated sCMOS-Sensoren mit 4,6-µm-Pixeln, hoher Quanteneffizienz und CLHS-Datenübertragung. Die pco.edge 9.4 bi CLHS ist jedoch gezielt auf Photon-Counting-Empfindlichkeit ausgelegt und erreicht im Slow-Scan-Modus ein Ausleserauschen von nur 0,3 e⁻ Median. Damit liegt ihr Schwerpunkt besonders auf der Erfassung sehr schwacher Lichtsignale.
