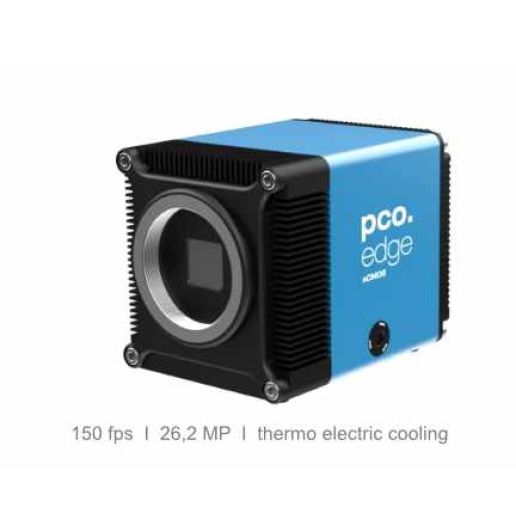

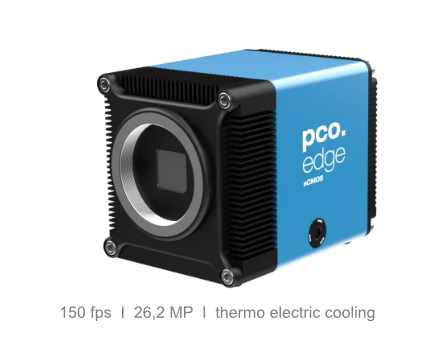

pco.edge 26 CLHS sCMOS
pco.edge 26 CLHS sCMOS
Die Excelitas pco.edge 26 CLHS ist eine gekühlte wissenschaftliche sCMOS-Kamera für hochauflösende Hochgeschwindigkeits-Bildgebung. Der Sensor bietet eine Auflösung von 5120 × 5120 Pixeln (26,2 MP) bei einer Pixelgrösse von 2,5 × 2,5 µm und erreicht bei voller Sensorauflösung bis zu 150 Bilder pro Sekunde (fps).
Für die Übertragung der hohen Bilddatenmengen verwendet die Kamera eine CLHS Fiber-Optic-Link-Schnittstelle (Camera Link HS). Vier CLHS-Faserkanäle ermöglichen eine Datenübertragung von bis zu 3,93 GPixel/s. Dadurch können hochauflösende Bildsequenzen mit hoher zeitlicher Auflösung direkt an das angeschlossene Bildverarbeitungssystem übertragen werden.
Der True Charge Domain Global Shutter ermöglicht die gleichzeitige Belichtung des gesamten Sensors und unterstützt damit die verzerrungsfreie Erfassung schneller Bewegungsabläufe. Die kleinen 2,5-µm-Pixel ermöglichen eine hohe Detailauflösung auch bei mittleren optischen Vergrösserungen. Die Peak-Quanteneffizienz beträgt 65 % bei 500 nm, das typische Ausleserauschen 3,4 e⁻ RMS.
Eine aktive Luft- oder Wasserkühlung stabilisiert die Sensortemperatur und unterstützt reproduzierbare Messbedingungen. Durch die Kombination aus 26-Megapixel-Auflösung, hoher Bildrate und schneller CLHS-Datenübertragung eignet sich die pco.edge 26 CLHS insbesondere für Anwendungen in Life Sciences, wissenschaftlicher Bildgebung und physikalischer Forschung, bei denen grosse Bilddatenmengen mit hoher Geschwindigkeit erfasst werden müssen.
- 26,2 Megapixel mit 5120 × 5120 Pixeln
- Pixelgrösse von 2,5 × 2,5 µm
- Bis zu 150 fps bei voller Sensorauflösung
- True Charge Domain Global Shutter
- CLHS Fiber Optic Link (Camera Link HS)
- Datenrate bis 3,93 GPixel/s
- Peak-Quanteneffizienz von 65 % bei 500 nm
- Typisches Ausleserauschen von 3,4 e⁻ RMS
- Sensordiagonale von 18,1 mm
- Monochrome Bildgebung
- Aktive Luft- und Wasserkühlung
- Für hochauflösende High-Speed-Bildgebung in Forschung und Life Sciences
Häufige Fragen
Für welche Anwendungen eignet sich die pco.edge 26 CLHS?
Die Kamera eignet sich für Anwendungen, bei denen hohe Auflösung und hohe Bildrate gleichzeitig benötigt werden. Excelitas nennt insbesondere Anwendungen in den Life Sciences und Physical Sciences. Die kleinen 2,5-µm-Pixel sind zudem für hohe Detailauflösung auch bei mittleren Vergrösserungen ausgelegt.
Was ist der Unterschied zwischen pco.edge 26 CLHS und pco.edge 26 USB?
Beide Kameras bieten 5120 × 5120 Pixel, 2,5-µm-Pixel und Global-Shutter-Technologie. Der wesentliche Unterschied liegt bei Schnittstelle und Geschwindigkeit: Die pco.edge 26 CLHS erreicht bis zu 150 fps bei voller Auflösung und verwendet CLHS Fiber Optic Link. Die pco.edge 26 USB verwendet USB 3.1 Gen 1 und erreicht bis zu 6 fps bei voller Auflösung.
Was ist der Unterschied zwischen pco.edge 26 CLHS und pco.edge 26 DS CLHS?
Die pco.edge 26 DS CLHS ergänzt die Hochgeschwindigkeits-Bildgebung um einen speziellen Double-Shutter-Modus mit 350 ns Interframing-Zeit. Dieser ist insbesondere für PIV, PTV und die Analyse sehr schneller aufeinanderfolgender Ereignisse ausgelegt. Die normale pco.edge 26 CLHS ist dagegen auf kontinuierliches hochauflösendes High-Speed-Streaming mit bis zu 150 fps ausgerichtet.
