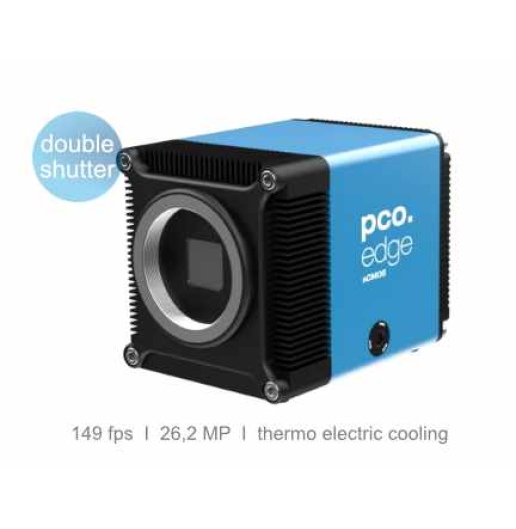

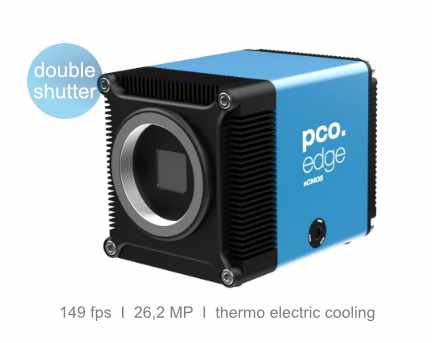

pco.edge 26 DS CLHS sCMOS
pco.edge 26 DS CLHS sCMOS
Die Excelitas pco.edge 26 DS CLHS ist eine gekühlte wissenschaftliche sCMOS-Kamera für hochauflösende Aufnahmen schneller dynamischer Prozesse. Der Sensor bietet eine Auflösung von 5120 × 5120 Pixeln (26,2 MP) bei einer Pixelgrösse von 2,5 × 2,5 µm und kombiniert damit hohe räumliche Auflösung mit hohen Datenraten.
Das zentrale Merkmal ist der Double-Shutter-Modus mit einer Interframing-Zeit von nur 350 ns. Dadurch können zwei unmittelbar aufeinanderfolgende Aufnahmen mit sehr kurzem zeitlichem Abstand erfasst werden. Die Kamera eignet sich damit insbesondere für Particle Image Velocimetry (PIV), Particle Tracking Velocimetry (PTV), Strömungsvisualisierung und Windkanalversuche.
Im Global-Shutter-Betrieb erreicht die pco.edge 26 DS CLHS bei voller Auflösung bis zu 149 fps, im Double-Shutter-Modus bis zu 74 Doppelbilder pro Sekunde. Der Global Shutter ermöglicht die gleichzeitige Belichtung des Sensors und unterstützt die verzerrungsfreie Erfassung schneller Bewegungsabläufe.
Für die Übertragung der grossen Bilddatenmengen verwendet die Kamera eine Camera Link HS Fiber-Optic-Link-Schnittstelle (CLHS FOL) mit einer Pixelrate von bis zu 3,93 GPixel/s. Eine einstellbare Luft- und Wasserkühlung stabilisiert die Sensortemperatur und unterstützt reproduzierbare Messbedingungen.
- 26,2 Megapixel mit 5120 × 5120 Pixeln
- Pixelgrösse von 2,5 × 2,5 µm
- Double Shutter mit 350 ns Interframing-Zeit
- Global Shutter
- Bis zu 149 fps bei voller Auflösung im Global-Shutter-Modus
- Bis zu 74 Doppelbilder/s im Double-Shutter-Modus
- CLHS Fiber-Optic-Link-Schnittstelle
- Pixelrate bis 3,93 GPixel/s
- Einstellbare Sensor-Kühlung
- Luft- und Wasserkühlung
- Monochrome Bildgebung
- Optimiert für PIV und PTV
- Für Strömungsvisualisierung und Windkanalversuche
Häufige Fragen
Was ist der Unterschied zwischen pco.edge 26 DS CLHS und pco.panda 26 DS?
Beide Kameras verfügen über 26,2 MP und einen Double-Shutter-Modus. Die pco.edge 26 DS CLHS erreicht jedoch eine deutlich kürzere Interframing-Zeit von 350 ns, während die pco.panda 26 DS mit 1 µs arbeitet. Die pco.edge verwendet zudem eine schnelle CLHS-Fiber-Optic-Link-Schnittstelle und ist auf hohe Datenraten und anspruchsvolle PIV-Anwendungen ausgelegt.
