pco.panda 26 DS sCMOS
pco.panda 26 DS sCMOS

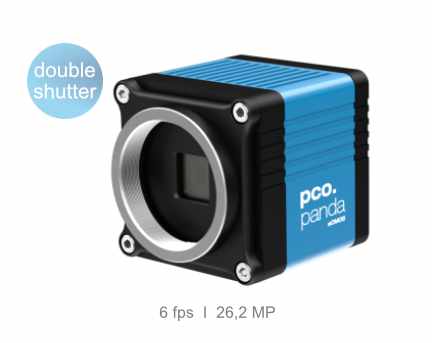

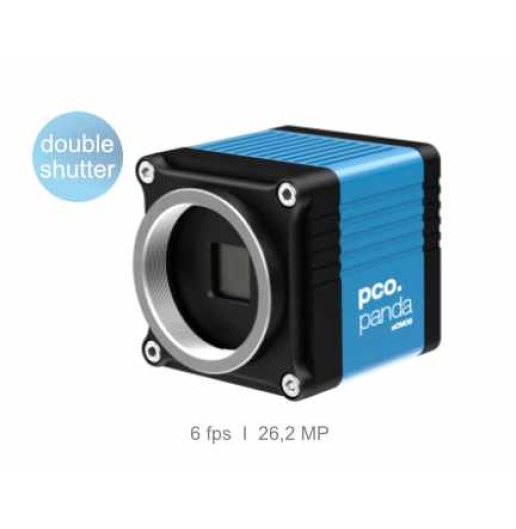

Die pco.panda 26 DS ist eine ultrakompakte sCMOS-Kamera mit Double-Shutter-Technologie, die insbesondere für Particle Image Velocimetry (PIV), Strömungsanalyse und Flow Visualization entwickelt wurde. Mit einer Auflösung von 5120 × 5120 Pixeln und einer Pixelgrösse von 2,5 × 2,5 µm ermöglicht sie die hochauflösende Erfassung von Partikelbewegungen und Strömungsstrukturen.
Die Double-Shutter-Funktion ermöglicht die Aufnahme von zwei aufeinanderfolgenden Bildern mit einer Interframing-Zeit von nur 1 µs. Aus der Positionsänderung von Partikeln zwischen diesen beiden Aufnahmen können bei PIV-Messungen Geschwindigkeitsfelder und Strömungsbewegungen bestimmt werden. Zusätzlich steht ein konventioneller Global-Shutter-Modus zur Verfügung.
Der sCMOS-Sensor erreicht einen Dynamikumfang von 66 dB, eine maximale Quanteneffizienz von 65 % bei 500 nmund ein typisches Ausleserauschen von 2,5 e⁻ RMS. Der spektrale Empfindlichkeitsbereich reicht von 320 bis 1000 nm. Im Single-Shutter-Modus sind bei voller Sensorauflösung bis zu 6 fps möglich, im Double-Shutter-Modus bis zu ein Doppelbild pro Sekunde.
Die Datenübertragung und Stromversorgung erfolgen über USB 3.1 Gen 1, sodass kein separates Netzteil erforderlich ist. Mit Abmessungen von nur 65 × 65 × 72 mm lässt sich die Kamera auch in kompakte PIV-, Strömungsvisualisierungs- und optische Messaufbauten integrieren.
- 26,2 Megapixel mit 5120 × 5120 Pixeln
- Double-Shutter-Technologie für PIV-Messungen
- Interframing-Zeit von nur 1 µs
- True Charge Domain Global Shutter
- Pixelgrösse: 2,5 × 2,5 µm
- Dynamikumfang: 66 dB
- Quanteneffizienz bis 65 % bei 500 nm
- Spektralbereich von 320 bis 1000 nm
- USB 3.1 Gen 1 mit Stromversorgung über USB
- C-Mount, optional F-Mount oder TFL-Mount
- Passiv gekühlt
- Kompaktes Gehäuse mit 65 × 65 × 72 mm
- Entwickelt für PIV, Strömungsanalyse und Flow Visualization
Häufige Fragen
Was ist der Unterschied zwischen pco.panda 26 DS und pco.panda 26?
Beide Kameras verwenden einen sCMOS-Sensor mit 5120 × 5120 Pixeln, 2,5 × 2,5 µm Pixelgrösse, Global Shutter und USB 3.1 Gen 1. Der wesentliche Unterschied ist die Double-Shutter-Funktion der pco.panda 26 DS. Sie ermöglicht zwei unmittelbar aufeinanderfolgende Aufnahmen mit einer Interframing-Zeit von 1 µs und ist damit speziell für PIV und Strömungsanalysen ausgelegt.
Welche Kamera eignet sich für PIV und Strömungsanalyse?
Für Particle Image Velocimetry (PIV) ist die pco.panda 26 DS vorgesehen. Die kurze Interframing-Zeit von 1 µs ermöglicht die Aufnahme von Bildpaaren zur Bestimmung von Partikelbewegungen und Geschwindigkeitsfeldern.
Wann ist die normale pco.panda 26 die passendere Variante?
Die pco.panda 26 ist für ein breiteres Spektrum wissenschaftlicher und industrieller Bildgebungsanwendungen ausgelegt, darunter Hellfeld- und Fluoreszenzmikroskopie, digitale Pathologie, Light-Sheet-Mikroskopie und industrielle Qualitätskontrolle. Im Gegensatz zur DS-Version ist sie ausserdem sowohl monochrom als auch als Farbkameraerhältlich.
Was sind die Anwendungsgebiete von ungekühlten pco.panda sCMOS-Kameras?
Die ungekühlten CMOS-Kameras (sCMOS-Kameras) pco.panda von Excelitas sind äusserst vielseitig und werden in einer Vielzahl von Anwendungen eingesetzt:
- Biowissenschaften
- Fluoreszenzmikroskopie (Weitfeld, konfokale Spinnscheiben, Lichtblatt- und selektive Ebenenbeleuchtung, Calcium-Imaging usw.)
- Imaging von Zellen und Geweben
- Industrielle Inspektion
- Materialforschung
- Qualitätssicherung
- Wissenschaftliche Forschung
- Strömungsanalyse und Strömungsdynamikforschung
- Bildgebung bei schlechten Lichtverhältnissen
- Hyperspektrale Bildgebung
Fernerkundung
