pco.edge 3.1 USB sCMOS
pco.edge 3.1 USB sCMOS

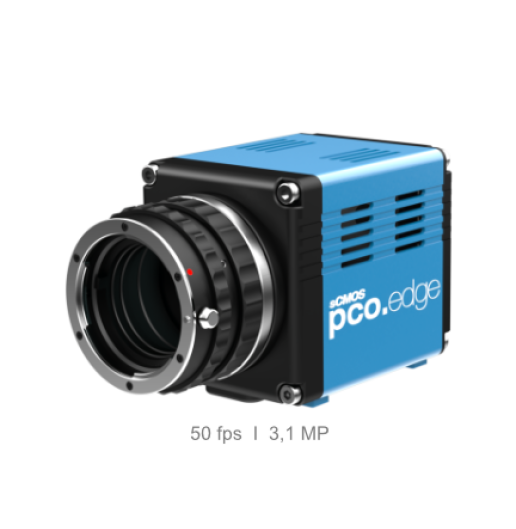

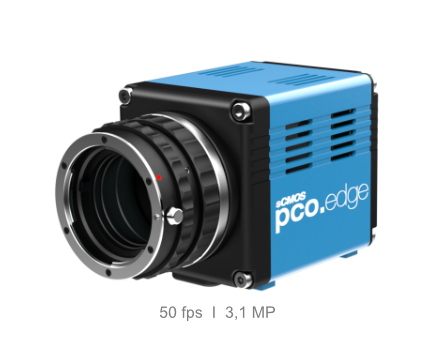

Die Excelitas pco.edge 3.1 USB ist eine gekühlte wissenschaftliche sCMOS-Kamera für Mikroskopie, Forschung und industrielle Bildgebung. Der Sensor bietet eine Auflösung von 2048 × 1536 Pixeln (3,1 MP) bei einer Pixelgrösse von 6,5 × 6,5 µm und erreicht bei voller Sensorauflösung bis zu 50 Bilder pro Sekunde (fps).
Die Kamera kombiniert eine Peak-Quanteneffizienz von 60 % bei 600 nm mit einem typischen Ausleserauschen von 1,1 e⁻ Median. Der maximale Dynamikumfang beträgt 27.000:1 beziehungsweise 89 dB. Der monochrome Sensor deckt einen Spektralbereich von 300 bis 1100 nm ab.
Für unterschiedliche Aufnahmebedingungen stehen Rolling Shutter, Global Reset und Global Shutter zur Verfügung. Damit kann die Kamera sowohl für empfindliche wissenschaftliche Messungen als auch für die Aufnahme bewegter Objekte eingesetzt werden. Die pco.edge 3.1 USB ist als Monochrom- oder Farbversion erhältlich.
Der Sensor wird thermoelektrisch gekühlt und bei einer Sensortemperatur von +5 °C stabilisiert. Die Kamera verwendet aktive Luftkühlung; eine Flüssigkeitskühlung ist bei diesem Modell nicht vorgesehen. Die Datenübertragung erfolgt über USB 3.0, wodurch sich die Kamera ohne CLHS-Infrastruktur in Mikroskopie- und Messsysteme integrieren lässt.
- Scientific CMOS (sCMOS FSI)
- 3,1 MP mit 2048 × 1536 Pixeln
- Pixelgrösse 6,5 × 6,5 µm
- Sensordiagonale 16,6 mm
- Bis zu 50 fps bei voller Sensorauflösung
- Peak-Quanteneffizienz 60 % bei 600 nm
- Spektralbereich 300–1100 nm (Monochrom)
- Typisches Ausleserauschen 1,1 e⁻ Median / 1,5 e⁻ RMS
- Dynamikumfang bis 27.000:1 / 89 dB
- Full-Well-Kapazität 30.000 e⁻
- 16-Bit-Datenausgabe
- Rolling Shutter, Global Reset und Global Shutter
- Thermoelektrische Kühlung
- Sensortemperatur +5 °C stabilisiert
- Aktive Luftkühlung
- USB 3.0
- Monochrom- oder Farbversion
- C- oder F-Mount, optional TFL-Mount
Häufige Fragen
Welche Shutter-Modi unterstützt die pco.edge 3.1 USB?
Die Kamera unterstützt Rolling Shutter, Global Reset und Global Shutter. Der Global Shutter ermöglicht die gleichzeitige Belichtung der Sensorzeilen und ist insbesondere bei bewegten Objekten und dynamischen Prozessen relevant.
Wie hoch ist die Quanteneffizienz der pco.edge 3.1 USB?
Excelitas spezifiziert eine Peak-Quanteneffizienz von 60 % bei 600 nm. Bei der monochromen Ausführung reicht der spezifizierte Spektralbereich von 300 bis 1100 nm.
Wie hoch ist das Ausleserauschen der pco.edge 3.1 USB?
Das typische Ausleserauschen beträgt 1,1 e⁻ Median beziehungsweise 1,5 e⁻ RMS. Zusammen mit einer Full-Well-Kapazität von 30.000 e⁻ erreicht die Kamera einen Dynamikumfang von bis zu 27.000:1.
Für welche Anwendungen eignet sich die pco.edge 3.1 USB?
Excelitas nennt unter anderem Weitfeld- und Fluoreszenzmikroskopie, digitale Pathologie, PALM, STORM, Light-Sheet-Mikroskopie, Calcium Imaging, SIM, TIRF, Live-Cell-Imaging, 3D-Metrologie, Ophthalmologie und Photovoltaik-Inspektion.
Was unterscheidet die pco.edge 3.1 USB von der pco.edge 4.2 USB?
Die pco.edge 3.1 bietet 2048 × 1536 Pixel, 50 fps und 60 % Peak-QE. Die pco.edge 4.2 USB bietet dagegen 2048 × 2048 Pixel und damit ein quadratisches 4,2-MP-Sensorformat sowie eine höhere Peak-Quanteneffizienz, erreicht bei voller Auflösung jedoch eine niedrigere Bildrate. Die 3.1 ist daher nicht einfach eine kleinere 4.2, sondern unterscheidet sich auch hinsichtlich Sensorformat und Aufnahmecharakteristik.
