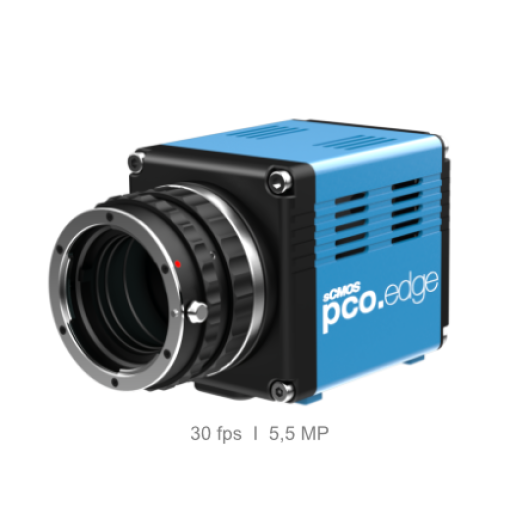

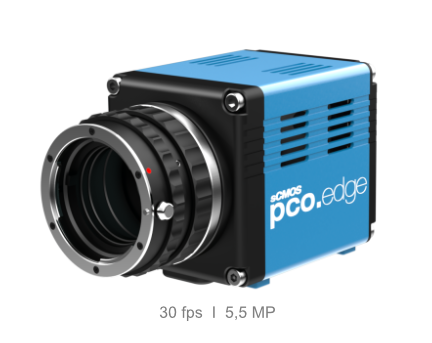

pco.edge 5.5 USB sCMOS
pco.edge 5.5 USB sCMOS
Die Excelitas pco.edge 5.5 USB ist eine gekühlte wissenschaftliche sCMOS-Kamera für Mikroskopie, wissenschaftliche Bildgebung und industrielle Anwendungen. Der Sensor bietet eine Auflösung von 2560 × 2160 Pixeln (5,5 MP) bei einer Pixelgrösse von 6,5 × 6,5 µm. Bei voller Sensorauflösung erreicht die Kamera bis zu 30 Bilder pro Sekunde (fps).
Je nach Anwendung stehen Rolling Shutter, Global Reset und Global Shutter zur Verfügung. Im Rolling-Shutter-Modus erreicht die Kamera ein typisches Ausleserauschen von 1,4 e⁻ RMS und einen Dynamikumfang von bis zu 30.000:1 beziehungsweise 90 dB. Der Global-Shutter-Modus unterstützt die verzerrungsarme Erfassung dynamischer Prozesse und bewegter Objekte.
Die monochrome Ausführung erreicht eine Peak-Quanteneffizienz von 60 % bei 600 nm und deckt einen Spektralbereich von 300 bis 1100 nm ab. Die pco.edge 5.5 USB ist sowohl als Monochrom- als auch als Farbversionerhältlich. Die thermoelektrische Sensorkühlung stabilisiert die Sensortemperatur; zusätzlich zur Luftkühlung ist eine Flüssigkeitskühlung möglich.
Die Datenübertragung erfolgt über USB 3.0. Damit lässt sich die Kamera ohne die für CLHS-Systeme erforderliche Hochgeschwindigkeits-Schnittstelle in unterschiedliche Bildgebungs- und Messsysteme integrieren. Excelitas nennt unter anderem Fluoreszenzmikroskopie, SMLM, Light-Sheet-Mikroskopie, SIM, digitale Pathologie, 3D-Metrologie, Waferinspektion und industrielle Qualitätskontrolle als Anwendungen.
- Scientific CMOS (sCMOS), Front-Side Illuminated (FSI)
- 5,5 MP mit 2560 × 2160 Pixeln
- Pixelgrösse 6,5 × 6,5 µm
- Sensordiagonale 21,8 mm
- Bis zu 30 fps bei voller Sensorauflösung
- Rolling Shutter, Global Reset und Global Shutter
- 16-Bit A/D-Wandlung
- Peak-Quanteneffizienz 60 % bei 600 nm (Monochrom)
- Spektralbereich 300–1100 nm (Monochrom)
- Ausleserauschen bis 1,4 e⁻ RMS im Rolling-Shutter-/Global-Reset-Betrieb
- Dynamikumfang bis 30.000:1 / 90 dB
- Full-Well-Kapazität 30.000 e⁻
- Thermoelektrische Sensorkühlung
- Luftkühlung, Flüssigkeitskühlung möglich
- USB 3.0
- Monochrom- oder Farbversion
- C- oder F-Mount; TFL-Mount optional
Häufige Fragen
Für welche Anwendungen eignet sich die pco.edge 5.5 USB?
Die Kamera eignet sich unter anderem für Hellfeld- und Fluoreszenzmikroskopie, SMLM, Light-Sheet-Mikroskopie, SIM, Calcium Imaging, digitale Pathologie, 3D-Metrologie und industrielle Qualitätskontrolle.
Was ist der Unterschied zwischen pco.edge 5.5 USB und pco.edge 5.5 CLHS?
Beide Varianten basieren auf der 5,5-MP-sCMOS-Plattform mit 2560 × 2160 Pixeln und 6,5-µm-Pixeln. Ein wesentlicher Unterschied liegt bei der Datenschnittstelle und der erreichbaren Bildrate: Die USB-Version verwendet USB 3.0 und erreicht bis zu 30 fps bei voller Auflösung, während die CLHS-Version für höhere Datenraten über Camera Link HS Fiber Optic Link ausgelegt ist.
Was ist der Unterschied zwischen pco.edge 5.5 USB und pco.edge 5.5 DS CLHS?
Die pco.edge 5.5 DS CLHS verfügt zusätzlich über einen Double-Shutter-Modus mit 100 ns Interframing-Zeit und ist insbesondere für PIV und andere Anwendungen ausgelegt, bei denen zwei Aufnahmen in sehr kurzem zeitlichem Abstand benötigt werden.
