pco.edge 5.5 DS CLHS sCMOS
pco.edge 5.5 DS CLHS sCMOS

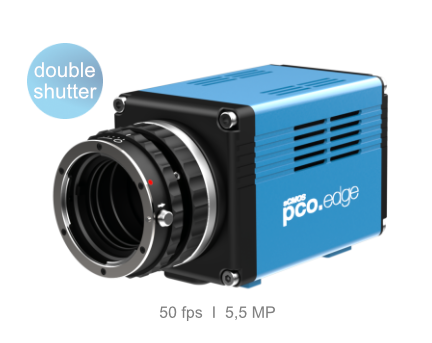

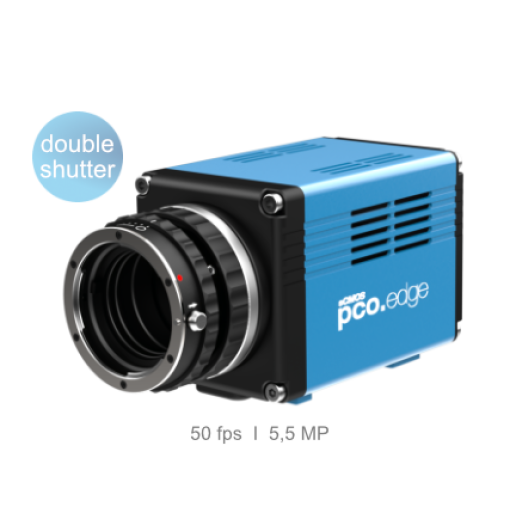

Die Excelitas pco.edge 5.5 DS CLHS ist eine gekühlte wissenschaftliche sCMOS-Kamera für die hochauflösende Erfassung schneller dynamischer Prozesse. Der Sensor bietet eine Auflösung von 2560 × 2160 Pixeln (5,5 MP) bei einer Pixelgrösse von 6,5 × 6,5 µm und arbeitet mit einer 16-Bit-Datenausgabe.
Das zentrale Merkmal der Kamera ist der Double-Shutter-Modus mit einer Interframing-Zeit von 100 ns. Damit können zwei Aufnahmen in sehr kurzem zeitlichem Abstand erfasst werden. Die pco.edge 5.5 DS CLHS eignet sich dadurch insbesondere für Particle Image Velocimetry (PIV), Particle Tracking Velocimetry (PTV), Strömungsvisualisierung, Verbrennungsanalyse und weitere Untersuchungen schneller Prozesse.
Je nach Auslesemodus stehen Rolling Shutter, Global Reset, Global Shutter und Double Shutter zur Verfügung. Im schnellen Rolling-Shutter- beziehungsweise Global-Reset-Modus erreicht die Kamera bei voller Sensorauflösung bis zu 100 fps. Im Global-Shutter-Modus sind bis zu 50 fps und im Double-Shutter-Modus bis zu 25 Doppelbilder pro Sekunde möglich.
Die Übertragung der Bilddaten erfolgt über eine CLHS Fiber-Optic-Link-Schnittstelle (Camera Link HS). Die maximale Pixelrate beträgt 572 MPixel/s. Eine thermoelektrische Sensorkühlung stabilisiert den Sensor; standardmässig erfolgt die Kühlung über Zwangsbelüftung, zusätzlich ist eine Variante mit Flüssigkeitskühlung verfügbar.
- Scientific CMOS (sCMOS), Front-Side Illuminated
- 5,5 MP mit 2560 × 2160 Pixeln
- Pixelgrösse 6,5 × 6,5 µm
- Sensordiagonale 21,8 mm
- Double Shutter mit 100 ns Interframing-Zeit
- Bis zu 100 fps bei voller Auflösung im Fast-Scan-Rolling-Shutter-Modus
- Bis zu 50 fps im Global-Shutter-Modus
- Bis zu 25 Doppelbilder/s im Double-Shutter-Modus
- Rolling Shutter, Global Reset, Global Shutter und Double Shutter
- 16-Bit-Datenausgabe
- Peak-Quanteneffizienz 60 % bei 600 nm
- Spektralbereich 300–1100 nm
- Ausleserauschen bis 1,4 e⁻ RMS im Slow-Scan-Modus
- Dynamikumfang bis 30.000:1 / 90 dB
- Full-Well-Kapazität 30.000 e⁻
- CLHS Fiber Optic Link
- Maximale Pixelrate 572 MPixel/s
- Thermoelektrische Sensorkühlung
- Monochrome Bildgebung
Häufige Fragen
Warum eignet sich die pco.edge 5.5 DS CLHS für PIV?
Bei der Particle Image Velocimetry werden Partikel in einer Strömung in zwei kurz aufeinanderfolgenden Bildern erfasst. Aus ihrer Positionsänderung können Strömungsbewegungen bestimmt werden. Die 100-ns-Interframing-Zeit der pco.edge 5.5 DS CLHS ist speziell für solche zeitaufgelösten Messungen relevant. Excelitas nennt PIV und PTV ausdrücklich als Anwendungsbereiche.
Was ist der Unterschied zwischen pco.edge 5.5 DS CLHS und pco.edge 5.5 USB?
Beide Modelle verwenden einen 5,5-MP-sCMOS-Sensor mit 2560 × 2160 Pixeln und 6,5-µm-Pixeln. Die pco.edge 5.5 DS CLHS verfügt zusätzlich über einen Double-Shutter-Modus mit 100 ns Interframing-Zeit und verwendet eine schnelle CLHS-Glasfaserschnittstelle. Die USB-Version verwendet USB 3.0 und erreicht bei voller Auflösung bis zu 30 fps.
Was ist der Unterschied zwischen pco.edge 5.5 DS CLHS und pco.edge 5.5 CLHS?
Die beiden CLHS-Modelle basieren auf derselben 5,5-MP-Sensorplattform. Die DS-Version ergänzt die Kamera um den Double-Shutter-Modus mit 100 ns Interframing-Zeit und ist damit insbesondere für PIV, PTV und Strömungsanalysen ausgelegt.
