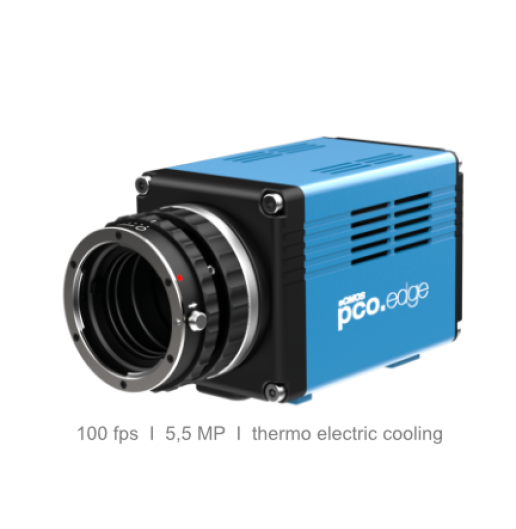

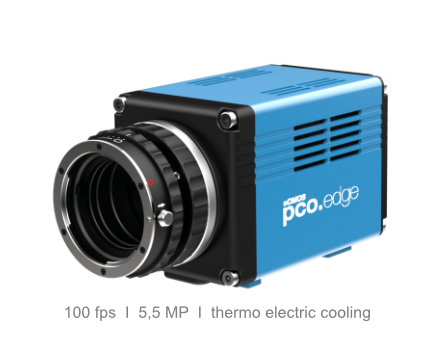

pco.edge 5.5 CLHS sCMOS
pco.edge 5.5 CLHS sCMOS
Die Excelitas pco.edge 5.5 CLHS ist eine gekühlte wissenschaftliche sCMOS-Kamera für hochauflösende Bildgebung mit hoher Bildrate. Der Sensor bietet eine Auflösung von 2560 × 2160 Pixeln (5,5 MP) bei einer Pixelgrösse von 6,5 × 6,5 µm. Im schnellen Auslesemodus erreicht die Kamera bei voller Sensorauflösung bis zu 100 Bilder pro Sekunde (fps).
Je nach Anwendung stehen Rolling Shutter, Global Reset und Global Shutter zur Verfügung. Im Rolling-Shutter-/Global-Reset-Betrieb erreicht die Kamera ein typisches Ausleserauschen von bis zu 1,0 e⁻ Median und einen Dynamikumfang von bis zu 30.000:1 beziehungsweise 90 dB. Der Global-Shutter-Modus ermöglicht die gleichzeitige Belichtung des Sensors und unterstützt damit die verzerrungsarme Erfassung bewegter Objekte und dynamischer Prozesse.
Die monochrome Ausführung erreicht eine Peak-Quanteneffizienz von 60 % bei 600 nm und deckt einen Spektralbereich von 300 bis 1100 nm ab. Die pco.edge 5.5 CLHS ist sowohl als Monochrom- als auch als Farbversion erhältlich. Eine thermoelektrische Kühlung stabilisiert die Sensortemperatur; neben der Luftkühlung steht optional eine Flüssigkeitskühlung zur Verfügung.
Für die Übertragung der Bilddaten verwendet die Kamera eine CLHS Fiber-Optic-Link-Schnittstelle (Camera Link HS). Die Glasfaserverbindung unterstützt hohe Datenraten und ermöglicht laut Excelitas Übertragungsdistanzen von bis zu 10 km. Damit eignet sich die Kamera für wissenschaftliche und industrielle Bildgebungssysteme, bei denen hohe Bildraten, grosse Datenmengen oder grössere Distanzen zwischen Kamera und Aufnahmesystem erforderlich sind.
- Scientific CMOS (sCMOS)
- 5,5 MP mit 2560 × 2160 Pixeln
- Pixelgrösse 6,5 × 6,5 µm
- Sensordiagonale 21,8 mm
- Bis zu 100 fps bei voller Sensorauflösung
- Bis zu 50 fps bei voller Auflösung im Global-Shutter-Modus
- Rolling Shutter, Global Reset und Global Shutter
- 16-Bit A/D-Wandlung
- Peak-Quanteneffizienz 60 % bei 600 nm (Monochrom)
- Spektralbereich 300–1100 nm (Monochrom)
- Ausleserauschen bis 1,0 e⁻ Median
- Dynamikumfang bis 30.000:1 / 90 dB
- Full-Well-Kapazität 30.000 e⁻
- CLHS Fiber Optic Link
- Thermoelektrische Sensorkühlung
- Luftkühlung, optional Flüssigkeitskühlung
- Monochrom- oder Farbversion
Häufige Fragen
Was bedeutet CLHS bei der pco.edge 5.5 CLHS?
CLHS steht für Camera Link HS. Die Kamera verwendet eine Fiber-Optic-Link-Verbindung zur schnellen Übertragung grosser Bilddatenmengen. Excelitas nennt Übertragungsdistanzen von bis zu 10 km als möglichen Vorteil der Glasfaserverbindung.
Für welche Anwendungen eignet sich die pco.edge 5.5 CLHS?
Die pco.edge 5.5 CLHS eignet sich unter anderem für Hellfeld- und Fluoreszenzmikroskopie, SMLM, Light-Sheet-Fluoreszenzmikroskopie, SIM, Calcium Imaging, FRET, Spinning-Disk-Konfokalmikroskopie, 3D-Metrologie, Waferinspektion und industrielle Qualitätskontrolle.
Was ist der Unterschied zwischen pco.edge 5.5 CLHS und pco.edge 5.5 USB?
Beide Kameras basieren auf einem 5,5-MP-sCMOS-Sensor mit 2560 × 2160 Pixeln und 6,5-µm-Pixeln. Die pco.edge 5.5 CLHS erreicht bis zu 100 fps bei voller Auflösung und verwendet CLHS Fiber Optic Link. Die pco.edge 5.5 USB erreicht bis zu 30 fps und verwendet USB 3.0.
Was ist der Unterschied zwischen pco.edge 5.5 CLHS und pco.edge 5.5 DS CLHS?
Die normale pco.edge 5.5 CLHS ist für kontinuierliche High-Speed-Bildgebung mit bis zu 100 fps ausgelegt. Die pco.edge 5.5 DS CLHS ergänzt diese Plattform um einen Double-Shutter-Modus mit 100 ns Interframing-Zeit und ist damit insbesondere für PIV und PTV vorgesehen.
