pco.pixelfly 105 bi CLHS 100G
pco.pixelfly 105 bi CLHS 100G

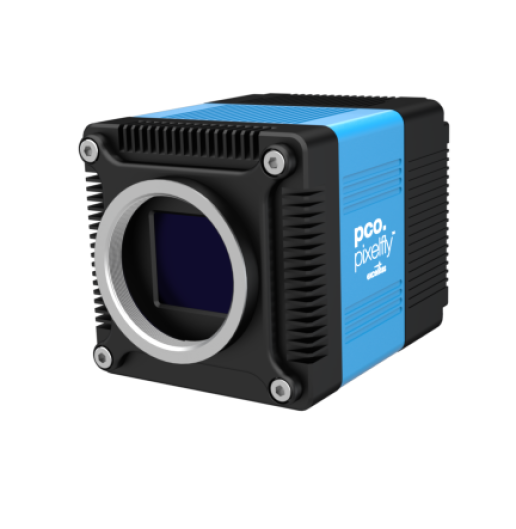

Die Excelitas pco.pixelfly 105 bi CLHS 100G ist eine hochauflösende Kamera für wissenschaftliche und industrielle Bildgebung mit sehr grossem Bildfeld. Der BSI-CMOS-Sensor bietet 10240 × 10240 Pixel (105 MP) bei einer Pixelgrösse von 2,74 × 2,74 µm und erreicht 100 fps bei voller Sensorauflösung. Damit eignet sich die Kamera für Anwendungen, bei denen hohe Detailauflösung und hoher Bilddurchsatz gleichzeitig erforderlich sind.
Der Sensor arbeitet mit Global Shutter, sodass bewegte Objekte ohne typische Rolling-Shutter-Verzerrungen erfasst werden können. Die Peak-Quanteneffizienz beträgt 75 % bei 500 nm, das typische Ausleserauschen 2,0 e⁻ RMS. Mit einer Sensordiagonale von 39,6 mm ermöglicht die Kamera die hochauflösende Erfassung grosser Bildfelder.
Für die kontinuierliche Übertragung der grossen Datenmengen verwendet die Kamera eine optische Camera Link HS FOL (CLHS) Schnittstelle. Typische Anwendungen sind Halbleiter- und Waferinspektion, Metrologie, Display- und Elektronikinspektion, Life-Science-Instrumentierung, digitale Pathologie sowie grossflächige Machine-Vision- und AOI-Systeme.
Technische Merkmale
- 10240 × 10240 Pixel / 105 MP
- 100 fps bei voller Auflösung
- BSI CMOS
- Global Shutter
- Pixelgrösse 2,74 × 2,74 µm
- Sensordiagonale 39,6 mm
- Peak-QE 75 % bei 500 nm
- Ausleserauschen 2,0 e⁻ RMS
- Full-Well-Kapazität 9.200 e⁻
- Dynamikumfang 4.600:1 / 73 dB
- 8-, 10- und 12-Bit Betriebsmodi
- Camera Link HS FOL (CLHS)
- Aktive Luftkühlung
- C-Mount oder F-Mount
- Abmessungen 80 × 80 × 100 mm
- Gewicht ca. 1 k
Häufige Fragen
Welche Schnittstelle verwendet die Kamera?
Für die Bilddatenübertragung kommt Camera Link HS FOL (CLHS) zum Einsatz. Die Schnittstelle ermöglicht die kontinuierliche Übertragung der sehr grossen Bilddatensätze, die bei 105 MP und 100 fps entstehen.
Wie unterscheidet sich die 105-MP-Version von den 50- und 68-MP-Modellen?
Die pco.pixelfly Familie umfasst 50, 68 und 105 MP. Die 105 MP Version bietet mit 10240 × 10240 Pixeln die höchste Auflösung und ist auf maximale Detailerfassung über grosse Bildfelder ausgelegt.
Für welche Anwendungen eignet sich die Kamera?
Typische Anwendungen sind Halbleiter- und Waferinspektion, Präzisionsmetrologie, Display- und Elektronikinspektion, Automated Optical Inspection (AOI), wissenschaftliche Bildgebung, digitale Pathologie und Large-Area Machine Vision.
